चूना पत्थर क्रशिंग और रेत निर्माण उद्योग में एक प्रमुख सामग्री है, जिसका व्यापक रूप से निर्माण और औद्योगिक क्षेत्रों में उपयोग किया जाता है। यह लेख 1,000 टीपीएच चूना पत्थर एग्रीगेट उत्पादन लाइन को एक विशिष्ट उदाहरण के रूप में लेता है, और उद्योग के संदर्भ के लिए इम्पैक्ट क्रशर और समग्र संरचना पर विशेष ध्यान देते हुए, इसके मुख्य डिजाइन विवरणों का विस्तार से वर्णन करता है।
चूना पत्थर की विशेषताएं और वितरण
चूना पत्थर, जो मुख्य रूप से कैल्शियम कार्बोनेट (CaCO₃) से बना होता है, का विशिष्ट गुरुत्व 2.7 होता है (यह पत्थर के पदार्थ का विशिष्ट गुरुत्व है, न कि उसके घनत्व का), इसकी कठोरता मध्यम होती है और घिसाव कम होता है—ये गुण इसे चूना पत्थर समुच्चय उत्पादन लाइनों में प्रसंस्करण के लिए उपयुक्त बनाते हैं। चूना पत्थर के भंडार असमान रूप से वितरित हैं: 60% से अधिक एशिया-प्रशांत क्षेत्र में, लगभग 25% उत्तरी अमेरिका और यूरोप में संयुक्त रूप से, और लगभग 15% दक्षिण अमेरिका, मध्य पूर्व और अफ्रीका में।
उपकरण चयन
चूना पत्थर एग्रीगेट उत्पादन लाइनों के लिए, तीन सामान्य क्रशर कॉन्फ़िगरेशन अपनाए जाते हैं, जिनमें से सभी में बेहतर कण आकार देने के लिए इम्पैक्ट क्रशर का उपयोग किया जाता है। ये कॉन्फ़िगरेशन हैं: जॉ क्रशर + इम्पैक्ट क्रशर; जॉ क्रशर + कोन क्रशर + शेपिंग मशीन + इम्पैक्ट क्रशर (उच्च गुणवत्ता के लिए); हैमर क्रशर + इम्पैक्ट क्रशर। इस 1,000 टीपीएच चूना पत्थर एग्रीगेट उत्पादन लाइन (10% मिट्टी निष्कासन, तैयार अनुपात: 20–31.5 मिमी:18%, 10–20 मिमी:25%, 5–10 मिमी:17%, 0–5 मिमी:25%) के लिए, दो-चरण जॉ + इम्पैक्ट क्रशर का चयन किया गया है। यह संयोजन चूना पत्थर एग्रीगेट उत्पादन लाइन के लिए उपयुक्त है, क्योंकि इम्पैक्ट क्रशर कम निवेश, कम ऊर्जा खपत, मध्यम रखरखाव लागत और नियंत्रणीय पर्यावरणीय प्रभाव के साथ अच्छी ग्रेडेशन और कम पत्थर पाउडर सामग्री सुनिश्चित करता है।

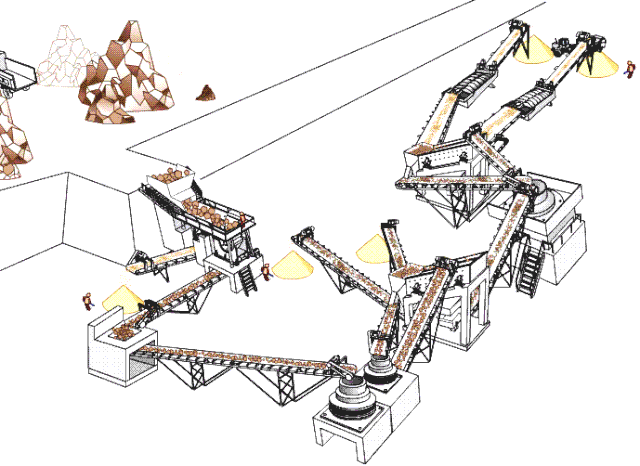

प्रक्रिया प्रवाह
चूना पत्थर एग्रीगेट उत्पादन लाइन में 12 मुख्य इकाइयाँ शामिल हैं, जो इम्पैक्ट क्रशर पर केंद्रित एक कार्यप्रणाली का निर्माण करती हैं। इन इकाइयों में शामिल हैं: प्राथमिक क्रशिंग और परिवहन, मिट्टी हटाना और छानना, द्वितीयक क्रशिंग और परिवहन (इम्पैक्ट क्रशर के माध्यम से), प्राथमिक/द्वितीयक छानना और परिवहन (इम्पैक्ट क्रशर आउटपुट का वर्गीकरण), तैयार उत्पादों का भंडारण और शिपमेंट, पाउडर परिवहन और थोक लोडिंग, संपीड़ित वायु प्रणाली, वजन प्रणाली, जल आपूर्ति और उपचार, विद्युत स्वचालन प्रणाली, और अतिरिक्त पुर्जे और रखरखाव केंद्र। प्रत्येक इकाई उत्पादन लाइन के सुचारू संचालन को सुनिश्चित करने के लिए समन्वय करती है, जिसमें द्वितीयक क्रशिंग में इम्पैक्ट क्रशर की महत्वपूर्ण भूमिका होती है।
लेआउट डिज़ाइन
लेआउट में साइट पर मौजूद ऊंचाई के अंतर का उपयोग किया गया है: अनलोडिंग प्लेटफॉर्म (243.60 मीटर), प्राथमिक क्रशिंग क्षेत्र (228.60 मीटर), और अन्य इकाइयां (इम्पैक्ट क्रशर, सेकेंडरी स्क्रीनिंग सहित) (217.00 मीटर)। स्थान बचाने के लिए बेल्ट कन्वेयर को अधिकतम संभव कोणों पर स्थापित किया गया है, जिससे चूना पत्थर एग्रीगेट उत्पादन लाइन का कुल क्षेत्रफल 21,000 वर्ग मीटर हो जाता है। इम्पैक्ट क्रशर और अन्य उपकरण स्वतंत्र नींव वाले एक मंजिला प्रबलित कंक्रीट फ्रेम पर स्थापित हैं, जिससे कंपन कम होता है और रखरखाव आसान हो जाता है। सीमित स्थान के कारण, छने हुए एग्रीगेट को बकेट एलिवेटर द्वारा साइलो में उठाया जाता है। 430 टन का बफर साइलो (स्टॉकपाइल के बजाय) निवेश बचाता है, लेकिन प्राथमिक क्रशिंग में खराबी आने पर इम्पैक्ट क्रशर और आगे के उपकरणों को रोक सकता है। चार 16 मीटर स्टील साइलो में तैयार एग्रीगेट का भंडारण किया जाता है, जिससे चूना पत्थर एग्रीगेट उत्पादन लाइन के लिए लागत, अवधि, पर्यावरण संरक्षण और स्वचालन में संतुलन बना रहता है।
पर्यावरण संरक्षण
यह चूना पत्थर एग्रीगेट उत्पादन लाइन शुष्क प्रक्रिया अपनाती है, जिससे जल प्रदूषण से बचा जा सकता है। कंपन कम करने वाले उपकरणों, लचीले कनेक्टर्स (इम्पैक्ट क्रशर और वाइब्रेटिंग उपकरणों के लिए) और बंद कार्यशालाओं द्वारा शोर को नियंत्रित किया जाता है। धूल नियंत्रण उपायों में शामिल हैं: वायु नलिकाओं के साथ बंद धूल उत्पन्न करने वाली इकाइयाँ (इम्पैक्ट क्रशर, क्रशिंग/स्क्रीनिंग), पूरी तरह से बंद कन्वेयर गलियारे, वायु रिसाव नियंत्रण, इम्पैक्ट क्रशर डस्ट कलेक्टर पाउडर के लिए चेन कन्वेयर (द्वितीयक धूल को रोकने के लिए), और 100 टन पाउडर साइलो और चार 4,000 टन तैयार एग्रीगेट साइलो के लिए साइलो-टॉप डस्ट कलेक्टर, जिससे उत्पादन लाइन पर्यावरणीय मानकों को पूरा करती है।
उत्पादन सुरक्षा
इसे सुरक्षा मानकों के अनुसार डिज़ाइन किया गया है। इम्पैक्ट क्रशर, जॉ क्रशर और वाइब्रेटिंग स्क्रीन सहित मुख्य उपकरण पहली मंजिल पर पर्याप्त रखरखाव स्थान और ऊंचाई के साथ रखे गए हैं। प्लेटफार्मों के चारों ओर सुरक्षा रेलिंग लगाई गई हैं। लेआउट में सुरक्षा मार्ग शामिल हैं, और इम्पैक्ट क्रशर और अन्य उपकरणों के बगल में निरीक्षण मार्ग चौड़ाई की आवश्यकताओं को पूरा करते हैं, जिससे उत्पादन लाइन का सुरक्षित संचालन सुनिश्चित होता है।
सारांश
चालू होने के बाद, 1,000 टीपीएच चूना पत्थर समुच्चय उत्पादन लाइन डिज़ाइन आवश्यकताओं को पूरा करती है, जिससे 20–31.5 मिमी (205 टन/घंटा), 10–20 मिमी (325 टन/घंटा), 5–10 मिमी (186 टन/घंटा) और 0–5 मिमी (280 टन/घंटा) आकार के समुच्चय प्राप्त होते हैं। उच्च गुणवत्ता वाले कण आकार और अनुरूप परतदार सामग्री प्राप्त करने में इम्पैक्ट क्रशर की महत्वपूर्ण भूमिका है। उच्च-प्रदर्शन वाली चूना पत्थर समुच्चय उत्पादन लाइनों को उत्पाद की गुणवत्ता, सुरक्षा, आसान रखरखाव, ऊर्जा संरक्षण, स्वचालन और लागत-दक्षता के बीच संतुलन बनाए रखना चाहिए, साथ ही चट्टान के गुणों और स्थल की स्थितियों के अनुकूल होना चाहिए, जिसमें इम्पैक्ट क्रशर एक मुख्य घटक है।
